Chers passionnés, voici un guide clair et rassurant dédié à la préparation de votre attelage. La fiabilité d’une remorque commence par un câblage propre et contrôlé, un schéma simple assumé, et une vigilance constante sur les erreurs à éviter. L’objectif reste immuable : une sécurité électrique digne d’un véhicule de prestige, pour que chaque trajet se déroule sereinement.
En quelques lignes, sont réunis les points qui feront la différence : la lecture d’un plan 7 broches, la vérification de la polarité, la protection par fusible, la qualité des connecteurs électriques et le rôle déterminant de la borne de masse, le tout au service d’une signalisation lumineuse limpide et durable.
Quel schéma simple adopter pour le câblage d’une prise remorque 7 broches ?
Pour un usage courant, la prise 7 broches reste une référence, notamment lorsque seule la signalisation lumineuse est requise. Un repérage rigoureux des bornes et des couleurs simplifie l’intervention, réduit les risques d’inversion et protège l’intégrité du véhicule. Avant raccordement, un contrôle visuel du faisceau, puis un test de continuité, instaurent une base saine pour un montage propre.
La clé de voûte demeure la borne de masse commune. Une masse oxydée provoque des retours parasites et des feux « fantômes ». Un point de contact décapé, serré et protégé à la graisse neutre offre un socle fiable, y compris en environnement humide. La continuité doit être vérifiée depuis la carrosserie jusqu’au connecteur de la remorque, afin d’éviter toute surprise lors du premier essai nocturne.
| Broche | Fonction | Couleur standard | Remarque pratique |
|---|---|---|---|
| 1 | Clignotant gauche | Jaune | Tester au commodo, ignition mise |
| 2 | Antibrouillard arrière | Bleu | Éviter l’activation involontaire par adaptateur |
| 3 | Borne de masse | Blanc | Assurer un contact métal nu et protégé |
| 4 | Clignotant droit | Vert | Vérifier la symétrie avec la broche 1 |
| 5 | Feu de position droit | Marron | Priorité à l’étanchéité du raccord |
| 6 | Stop | Rouge | Tester à deux, un au pédalier |
| 7 | Feu de position gauche | Noir | Contrôler avec position 5 pour équilibre |
Le respect de ce plan évite les erreurs de base et prépare un diagnostic rapide en atelier si besoin, ce qui traduit une approche premium et sereine dès le premier branchement.
Comment vérifier la polarité et protéger le faisceau avec un fusible ?
Un multimètre constitue l’allié discret pour confirmer la polarité avant tout raccord. La mesure du potentiel entre la masse et chaque broche active, contact mis, permet d’identifier les circuits sans approximation. Sur un véhicule récent doté d’un réseau multiplexé, cette vérification évite toute interférence avec les calculateurs et maintient la sécurité électrique au plus haut niveau.
La protection par fusible s’insère idéalement au plus près de la source d’alimentation. En cas d’échauffement ou de court-circuit sur la remorque, l’organe de protection isole immédiatement le défaut, préservant le faisceau principal. Dans une mise en situation, le propriétaire d’un SUV familial, appelé ici Marc, a neutralisé des coupures récurrentes en contrôlant la masse et en replaçant un porte-fusible étanche, éliminant toute infiltration d’eau.
Où positionner le fusible pour un résultat fiable ?
Le porte-fusible doit se situer au plus près de la boîte à fusibles ou du point d’alimentation dédié à l’attelage. Une fixation stable, une étanchéité soignée et une accessibilité raisonnable facilitent l’entretien haut de gamme. La recommandation constructeur reste la référence, notamment pour les véhicules de prestige dont le faisceau est supervisé par un module de remorque. Cette vigilance offre une conduite sereine, éclairée et conforme.
Un dernier contrôle sur route, en duo si possible, valide clignotants, feux de position et stop, afin de confirmer que le fusible choisi protège sans nuisance.

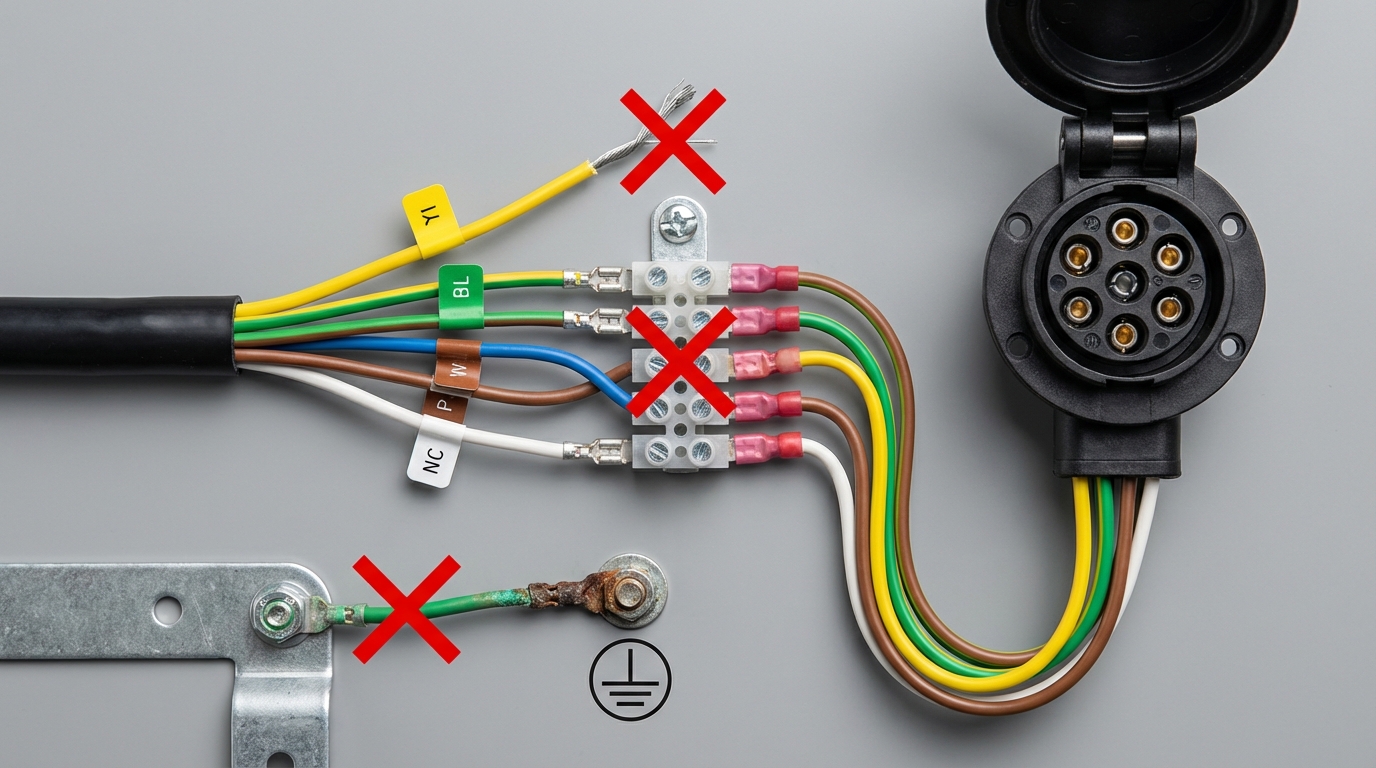

Quelles erreurs à éviter lors du câblage d’une prise remorque ?
Plusieurs erreurs à éviter reviennent fréquemment en atelier. L’inversion des feux de position, la confusion entre stop et antibrouillard, ou l’oubli de la borne de masse dédiée se traduisent par une signalisation lumineuse erratique. Un repérage net et un test systématique au multimètre limitent ces déconvenues, y compris lorsqu’un adaptateur 7/13 broches est employé.
L’écrasement d’un fil sous un cache de pare-chocs ou une cosse mal sertie crée des défauts intermittents. À la moindre oxydation, les connecteurs électriques voient leur résistance grimper, ce qui entraîne des ampoules faiblement éclairées. Une gaine thermo et une graisse diélectrique assurent une protection durable, particulièrement utile pour une remorque bateau exposée aux embruns.
- Symptômes typiques : clignotant accéléré, témoin d’ampoule au tableau de bord, feux trop faibles.
- Causes probables : masse commune défaillante, inversion de broches, câble pincé.
- Remède conseillé : contrôle de polarité, ressertissage, nettoyage et reprise d’étanchéité.
Un passage méthodique par ces points de contrôle restaure un fonctionnement net et prolonge la vie de l’installation, gage d’un attelage à la hauteur des standards premium.
Comment fiabiliser les connecteurs électriques : sertissage, soudure, étanchéité ?
La durabilité se joue au contact. Un sertissage avec pince adaptée, sur des cosses de qualité, garantit un transfert de courant constant sans échauffement. La soudure reste envisageable, à condition d’éviter la rigidification excessive du fil et de protéger l’assemblage par gaine thermo, afin de résister aux vibrations inhérentes à la traction.
Les connecteurs électriques étanches, accompagnés d’un joint torique et d’un serrage au couple adéquat, offrent une réponse supérieure sur véhicules premium. Après montage, un contrôle qualité par traction légère sur chaque conducteur, puis un test de continuité, confirment la tenue de l’ensemble. Sur un utilitaire d’artisan, cette méthode a éliminé des coupures sporadiques qui apparaissaient sur route pavée.
Pour ceux qui tractent une remorque d’exposition ou un porte-vélos haut de gamme, le soin porté aux interfaces évite les micro-coupures perçues par les modules de surveillance d’ampoules. Un entretien périodique avec un nettoyant contacts prolonge l’excellence, tandis qu’un capuchon de protection sur la prise immobilise l’humidité. Voilà une approche simple qui valorise votre investissement.
Quelle compatibilité entre 7 et 13 broches, et comment préserver la sécurité électrique ?
Le passage à 13 broches étend les fonctions (alimentation permanente, marche arrière, équipements additionnels). Un adaptateur bien conçu assure l’essentiel, mais seule une prise 13 broches pleinement câblée délivre toutes les commodités, notamment l’alimentation stable d’un réfrigérateur de caravane. La sécurité électrique impose d’éviter toute dérivation hasardeuse susceptible de perturber un réseau multiplexé.
Pour les véhicules récents, l’ajout d’un boîtier spécifique de remorque s’avère souvent judicieux. Ce module isole les circuits de la voiture, évite les retours de courant et dialogue avec les calculateurs, y compris l’ESP et l’aide au stationnement. Dans le cas d’une entreprise, Riviera Bateau, l’intégration d’un boîtier homologué a mis fin à des alertes intempestives au tableau de bord lors du branchement d’une remorque porte-bateau.
En synthèse opérationnelle, 7 broches convient à la signalisation lumineuse pure, tandis que 13 broches ouvre la voie aux usages soutenus. Dans les deux cas, le respect du schéma simple, la propreté des masses et la protection par fusible demeurent les piliers, pour un attelage serein et fiable au quotidien.
Comment tester rapidement la borne de masse ?
Placer le multimètre en mode continuité entre la carrosserie et la broche de masse de la prise. Un signal sonore constant confirme une liaison franche ; à défaut, nettoyer le point de contact, resserrer et protéger à la graisse neutre.
Un véhicule multiplexé nécessite-t-il un boîtier de remorque ?
Sur les modèles récents, un boîtier dédié est recommandé. Il isole les lignes, préserve les calculateurs et évite les messages d’erreur liés à la surveillance d’ampoules.
Quel fusible privilégier pour l’alimentation de la prise ?
Suivre la préconisation du constructeur et positionner le porte-fusible au plus près de la source. Un modèle étanche de qualité automobile sécurise l’installation.
Un adaptateur 7 vers 13 broches suffit-il pour une caravane ?
Il permet l’éclairage de base, mais certaines fonctions comme l’alimentation permanente exigent une vraie prise 13 broches câblée selon la norme.
Pourquoi mes clignotants s’allument faiblement sur la remorque ?
La cause la plus fréquente est une masse défaillante. Vérifier la continuité, l’absence d’oxydation, puis contrôler les sertissages et l’étanchéité des connecteurs pour éviter un défaut du système anti-recul.
